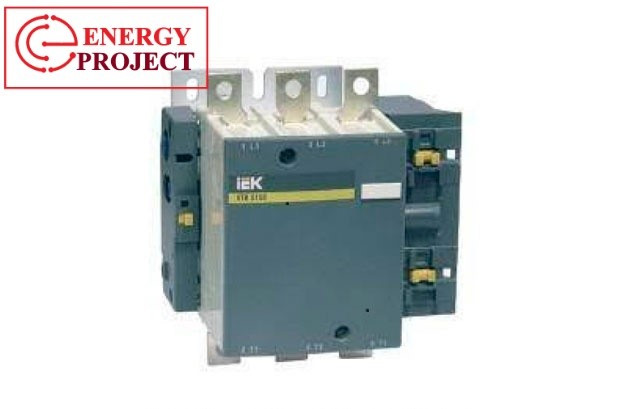

Контактор КТИ 5185 185А 400В IEK

Магнитный контактор КТИ производства ИЭК используется для управления работой (пуском/остановом/реверсированием) низковольтных  двигателей номинальным напряжением до 660В и управления включением/отключением электрооборудования в шкафах автоматизации, в распределительных и силовых шкафах.

Основные особенности и технические характеристики контакторов КТИ.

·         Контакторы КТИ - имеют три основных типоразмера, габарит корпуса указывается первой цифрой в цифровом коде

·         Основные номиналый  ток контакторов  КТИ при режиме работы АС3  115, 150, 185, 225, 265, 330, 400, 500, 630А.. Ток обозначается последними 3 цифрами в цифровом коде контактора.

        АС1 замыкание и размыкание цепи с активным нагрузками или слабоиндуктивными нагрузками.
        АС3 стандартный режим работы двигателя, характеризуются пусковыми токами до 10 In.

        АС4 повышенный режим работы, с тяжелыми пусками под нагрузкой, с частыми пусками и остановами.

·         Реверсивное и не реверсивное исполнение. Реверсивное исполнение указывается в обозначении контактора буквой З.

·         Контакторы КТИ используются в умеренном или умеренно холодном климате, в помещениях, которые защищены от атмосферных осадков и с искусственно поддерживаемой температурой. Устанавливаются обычно в металлокорпуса на монтажную панель.

·         Сбоку на корпусе контактора имеется кнопка индикации, отображающая рабочее состояние пускателя (выкл/выкл).

·         Контакторы КТИ имеют ряд дополнительных сборочных единиц, что позволяет значительно увеличить функционал использования оборудования и строить более гибкие и совершенные автоматизированные системы.

·         Приставки ПКИ – используются для увеличения (расширения) доп. контактов.

·         Приставки времени ПВИ –используются для уставки задержки времени включения или отключении контактора, при подаче управляющего сигнала.

·         Приставки ПВИ и ПКИ могут быть установлены на контактор  КТИ одновременно.

Таблица подбора контакторов КТИ.

Привязка мощностей двигателей и токов контактора указана для режима работы АС3, в случае использования КТИ при режимах работы АС4, необходимо выбирать следующий уровень номинального тока.

Параметры	Номинальный ток контакторов КТИ
Номинальный ток	115 А	150 А	185 А	225 А	265А	330А	400 А	500 А	630 А
Номинальное  рабочее напряжение  цепи В	230В,400В,660В
Номинальное напряжение корпуса	1000В
Мощность двигателям при АС3 режиме работы
230В	30кВт	40кВт	55кВт	63кВт	75кВт	100кВт	110кВт	147кВт	20кВт
400В	55кВт	75кВт	90кВт	110кВт	132кВт	160кВт	200кВт	250кВт	335кВт
660В	80кВт	100кВт	110кВт	129кВт	160кВт	220кВт	280кВт	335кВт	400кВт
Коммутационная способность контактов млн.циклов	0,5	0,5	0,5	0,4	0,4	0,4	0,3	0,3	0,3

---

Расшифровка обозначений серии КТИ

·         Условное обозначение серии контакторов: КТИ - Контактор Тяжелой серии ИЭК

·         Условное обозначение типоразмера корпуса

·         Обозначение номинального тока силовых контактов контактора

o    5 - 115А, 150А, 185А, 225А, 265А, 330А

o    6 - 400А, 500А

o    7 - 630А

·         Исполнение контакторов КТИ по реверсу

o    3 - реверсивный (без защитного корпуса)

o    без цифры - нереверсивный

Основой контактора КТИ  является алюминиевая пластина, на которой крепятся магнитная система контактора, магнитная катушка управления и блок силовых контактов.

Благодаря легкой системе съема фронтального корпуса и быстрой замене магнитной катушки, конструкция контакторов КТИ максимально удобна для проведения плановых ремонтных работ и осмотра оборудования.
