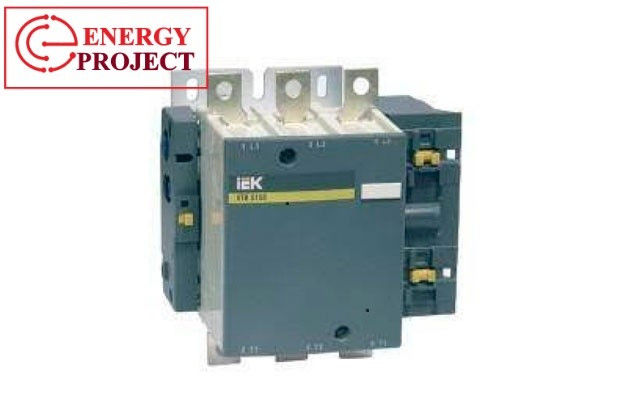

Контактор КТИ 5185 185А 230В IEK
83 370 ₸
Показать оптовые цены- В наличии
- Оптом и в розницу
- +7 (701) 302-79-52Даурия
- +7 (701) 229-77-74Жибек
- +7 (707) 051-96-83Улжан
- +7 (747) 788-23-98Айжан
Магнитный контактор КТИ производства ИЭК используется для управления работой (пуском/остановом/реверсированием) низковольтных двигателей номинальным напряжением до 660В и управления включением/отключением электрооборудования в шкафах автоматизации, в распределительных и силовых шкафах.
Основные особенности и технические характеристики контакторов КТИ.
· Контакторы КТИ - имеют три основных типоразмера, габарит корпуса указывается первой цифрой в цифровом коде
· Основные номиналый ток контакторов КТИ при режиме работы АС3 115, 150, 185, 225, 265, 330, 400, 500, 630А.. Ток обозначается последними 3 цифрами в цифровом коде контактора.
АС1 замыкание и размыкание цепи с активным нагрузками или слабоиндуктивными нагрузками.
АС3 стандартный режим работы двигателя, характеризуются пусковыми токами до 10 In.
АС4 повышенный режим работы, с тяжелыми пусками под нагрузкой, с частыми пусками и остановами.
· Реверсивное и не реверсивное исполнение. Реверсивное исполнение указывается в обозначении контактора буквой З.
· Контакторы КТИ используются в умеренном или умеренно холодном климате, в помещениях, которые защищены от атмосферных осадков и с искусственно поддерживаемой температурой. Устанавливаются обычно в металлокорпуса на монтажную панель.
· Сбоку на корпусе контактора имеется кнопка индикации, отображающая рабочее состояние пускателя (выкл/выкл).
· Контакторы КТИ имеют ряд дополнительных сборочных единиц, что позволяет значительно увеличить функционал использования оборудования и строить более гибкие и совершенные автоматизированные системы.
· Приставки ПКИ – используются для увеличения (расширения) доп. контактов.
· Приставки времени ПВИ –используются для уставки задержки времени включения или отключении контактора, при подаче управляющего сигнала.
· Приставки ПВИ и ПКИ могут быть установлены на контактор КТИ одновременно.
Таблица подбора контакторов КТИ.
Привязка мощностей двигателей и токов контактора указана для режима работы АС3, в случае использования КТИ при режимах работы АС4, необходимо выбирать следующий уровень номинального тока.
Параметры |
Номинальный ток контакторов КТИ |
||||||||
Номинальный ток |
115 А |
150 А |
185 А |
225 А |
265А |
330А |
400 А |
500 А |
630 А |
Номинальное рабочее напряжение цепи В |
230В,400В,660В |
||||||||
Номинальное напряжение корпуса |
1000В |
||||||||
Мощность двигателям при АС3 режиме работы |
|
|
|
|
|
|
|
|
|
230В |
30кВт |
40кВт |
55кВт |
63кВт |
75кВт |
100кВт |
110кВт |
147кВт |
20кВт |
400В |
55кВт |
75кВт |
90кВт |
110кВт |
132кВт |
160кВт |
200кВт |
250кВт |
335кВт |
660В |
80кВт |
100кВт |
110кВт |
129кВт |
160кВт |
220кВт |
280кВт |
335кВт |
400кВт |
Коммутационная способность контактов млн.циклов |
0,5 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
0,3 |
0,3 |
Расшифровка обозначений серии КТИ
· Условное обозначение серии контакторов: КТИ - Контактор Тяжелой серии ИЭК
· Условное обозначение типоразмера корпуса
· Обозначение номинального тока силовых контактов контактора
o 5 - 115А, 150А, 185А, 225А, 265А, 330А
o 6 - 400А, 500А
o 7 - 630А
· Исполнение контакторов КТИ по реверсу
o 3 - реверсивный (без защитного корпуса)
o без цифры - нереверсивный
Основой контактора КТИ является алюминиевая пластина, на которой крепятся магнитная система контактора, магнитная катушка управления и блок силовых контактов.
Благодаря легкой системе съема фронтального корпуса и быстрой замене магнитной катушки, конструкция контакторов КТИ максимально удобна для проведения плановых ремонтных работ и осмотра оборудования.
Дополнительную информацию Вы можете узнать у менеджера по номеру +77070519683 Улжан, +77013027952 Улжан, +77477882398 Айжан,+77012297774 Жибек,+7 701 302 79 49 Валерия
Основные | |
---|---|
Производитель | ИЭК |
Страна производитель | Россия |
Тип контактора | Нереверсивный |
Тепловое реле | Да |
Частота тока | 50 Гц |
Тип управляющего тока | Переменный |
Тип блокировки | Механическая |
Кнопочный пост | Да |
Кнопка вкл./выкл. | Да |
Кнопка "Стоп" | Да |
Кнопка "Пуск" | Да |
Кнопка "Назад" | Да |
Наличие корпуса | Да |
Состояние | Новое |
- Цена: 83 370 ₸
- Способ упаковки: Индивидуальная упаковка
