Провод ВПП 10 0,38 кВ ГОСТ

ВПП - это силовой провод с многопроволочной жилой из меди, предназначенный для подключения электрооборудования, находящегося в воде к электросетям на номинальное напряжение  380 и 660 В.

Расшифровка названия

§  В – провод водопогружного типа.

§  П – изоляция сделана из полиэтилена.

§  П – оболочка выполнена из полиэтилена.

Применение провода ВПП

Данный провод является водопогружным, он специально разработан для прокладки в водных средах: реках, скважинах и т.д. Особенностью кабеля является то, что он способен функционировать даже под высокими давлениями вплоть до 6.86 х 10^6 Па. При этом кабель изготовлен специально с расчетом на то, что оборудование будет работать в течение длительного промежутка времени.

В основном провода с подобной маркировкой применяются для подведения электричества к различного рода водяным насосам, расположенным на большой глубине в шахте или скважине.

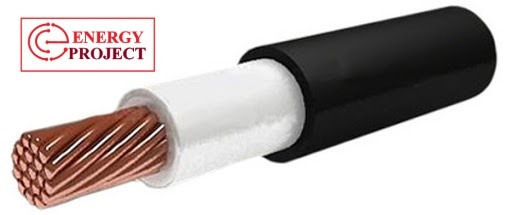

Конструкция провода ВПП

Кабель ВПП имеет одну токопроводящую жилу второго класса со средними параметрами гибкости, изготовленную из меди. У жилы имеется ГОСТ 22483-77. Диаметр медной жилы может быть различным, от 1,2 до 70 мм. Медная жила находится внутри изоляции изготовленной из полиэтилена высокого давления. Внешняя оболочка также сделана из полиэтилена высокого давления.

Монтаж провода ВПП

Данная модель силового кабеля предназначена только для фиксированного монтажа. То есть не предполагается никакое движение энергопотребляющих установок.

Проведение монтажных работ с данным проводом разрешается проводить при температуре  выше -15°C.

Производители кабеля устанавливают гарантийный срок в 2,5 года.

Характеристики провода ВПП

Допустимый диапазон температур эксплуатации провода располагается в пределах от  -40° до +80°C. Минимальный радиус изгиба провода составляет 10 D, где D – его внешний диаметр.

Предусмотренный срок эксплуатации данного изделия составляет 6 лет. Рабочая частота кабеля составляет 50 Гц.

При различных температурах работы ВПП имеет различный средний ресурс работы:

§  32 000 часов при +50°С.

§  20 000 часов при +65°С.

§  16 000 часов при +80°С.

Так как данный кабель обычно прокладывается на большую глубину, может оказаться нужным знать массу кабеля. Ниже приведена масса для различных моделей провода ВПП на метр длины:

§  ВПП4 - 40 кг.

§  ВПП6 – 85 кг.

§  ВПП10 – 142 кг.

§  ВПП25 – 300 кг.

§  ВПП70 – 742 кг.

Число после маркировки указывает значение диаметра жилы.

Испытания провода ВПП

Значение напряжения, которое способен выдержать провод при переменном токе в течение 5 минут после 3-часового пребывания в воде при приемке и постановке на номинальное напряжение 380-2000 В. составляет 660-2500 В.

В период эксплуатации данное значение составляет 660-1250 В. При постановке на номинальное напряжение 380-1000В.

Электрическое сопротивление изоляции кабеля после 3 часов пребывания в воде в расчете на 1 км длины и температуру +20°С составляет:

1.     При приемке и постановке:

§  1000 МОм при номинальной разности потенциалов 380 В.

§  2500 МОм при номинальной разности потенциалов 660 В.

2. В период эксплуатации:

§  100 МОм при номинальной разности потенциалов 380 В.

§  250 МОм при номинальной разности потенциалов 660 В.
