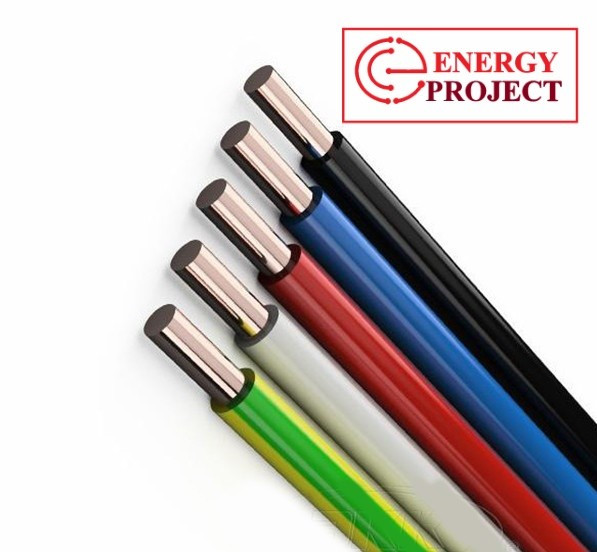

Провод ПВ3 - 35 белый 0,45 кВ ГОСТ

Провод ПВ является силовым медным проводом с поливинилхлоридной изоляцией. С его помощью подключают различные электрические устройства, а также прокладывают осветительные и силовые сети. Его также называют установочным проводом. Он обладает высокой гибкостью, которая имеет свою классификацию, и может выдерживать разные повороты и изгибы. ПВ производится только в одножильном исполнении.

• Провод ПВ -1 является установочным типом провода, который может эксплуатироваться с напряжением не более 450 В переменного тока частотой до 100 герц, и не более 1 кВ постоянного тока. Допустимый ток для этого провода не более 41 ампера. Материал жилы – медь, число жил – одна, сплетенная из множества медных проволочек.
• Провод ПВ -3 является аналогом предыдущей марки провода. Отличие состоит лишь в том, что он обладает большей гибкостью 3 класса. Остальные параметры практически одинаковы с проводом ПВ-1.

Установочные провода марки ПВ выпускаются с одной жилой, обладают повышенной гибкостью и прочностью. Благодаря многопроволочной структуре, провод ПВ обладает высокой проводящей способностью.

Обозначение маркировки провода расшифровывается следующим образом:

• «П» — провод.
• «В» — материал изоляции – поливинилхлорид.
• Цифра обозначает класс гибкости. Чем больше цифра, тем провод более гибкий.

Устройство провода включает в себя следующие компоненты:

• Токопроводящая жила. Согласно ГОСТ22483-2012 она должна быть многопроволочной или однопроволочной медной.
• Изоляция выполнена из поливинилхлорида. Расцветка провода выполняется одним сплошным цветом, либо с продольными цветными полосами. Для заземляющих проводов применяют желто-зеленую расцветку.

Основные характеристики

Технические параметры провода ПВ говорят о том, что он устойчив к воздействию влаги, пара или конденсата. Диапазон эксплуатационных температур находится в пределах -50 +35°С, провод пригоден для прокладки электрической сети в экстремальных условиях, в помещениях с повышенной влажностью.

ПВ невосприимчив к механическим воздействиям, плесени и грибкам. Технические параметры провода создают его особое превосходство перед другими образцами кабельной продукции. ПВ не поддерживает горение, его изоляция только плавится, но не горит.

Такой провод стал популярным в его использовании в качестве заземляющего проводника. Наружный диаметр провода выбирают согласно правилам эксплуатации кабелей. ПВ выпускается в мотках размером до 100 метров.

• Сопротивление изоляции – не ниже 1 Мом на км.
• Температура внешней среды от -50 до +35°С.
• Строительная длина – не меньше 100 м.
• Допустимый радиус изгиба – не менее 10 наружных диаметров провода.
• Номинальная величина напряжения 450 В для переменного тока, 1000 В для постоянного тока.
• Допустимая температура монтажа – не ниже -15°С.
• Срок службы – 15 лет.
• Гарантийный срок – 2 года.
• Допустимая влажность воздуха при температуре +35°С – 100%.

Технические данные провода говорят о том, что его главным отличительным признаком от других образцов является материал изоляции. Поливинилхлорид обладает достаточной прочностью, включает в себя специальный компонент со специфическим запахом, отпугивающим грызунов.

Преимущества

• Установочный провод ПВ обладает наименьшим линейным расширением.
• Изоляция из поливинилхлорида является самозатухающей.
• Устойчив к воздействию микроорганизмов, отрицательно влияющих на качество провода.
• Высокая механическая прочность, что расширяет сферу его применения.
• Провод имеет двойную изоляцию, применяется на опасных участках химического производства, устойчив к разрушающим и агрессивным факторам: плесени, коррозии и т.д.
• Обладает высокой пропускной способностью электрического тока, при этом практически не нагревается.
• Дополнительная изоляция провода в виде гофрированной трубы помогает повысить силу проводимого тока.
• В зимних условиях таким проводом можно отогревать замерзшую водопроводную трубу, с применением специально разработанных для этого технологий.

Применение

Область использования провода ПВ довольно широка, благодаря широкому интервалу площади сечений жил, и доступных технических параметров. Он применяется практически во всех областях производства, в бытовых условиях.

• Электрическая проводка в атмосферных условиях, в закрытых помещениях.
• Нежилые, жилые, производственные помещения.
• Коммуникационные системы.

Строгих ограничений в применении этого провода не существует. Он может применяться как для подключения электроустановок, так и для приборов освещения, станков, механизмов и различных агрегатов.

Провод ПВ допускается прокладывать в пластиковых или металлических трубах, лотках, специальных каналах, находящихся в конструкции зданий, внутри станков и различных устройств.
