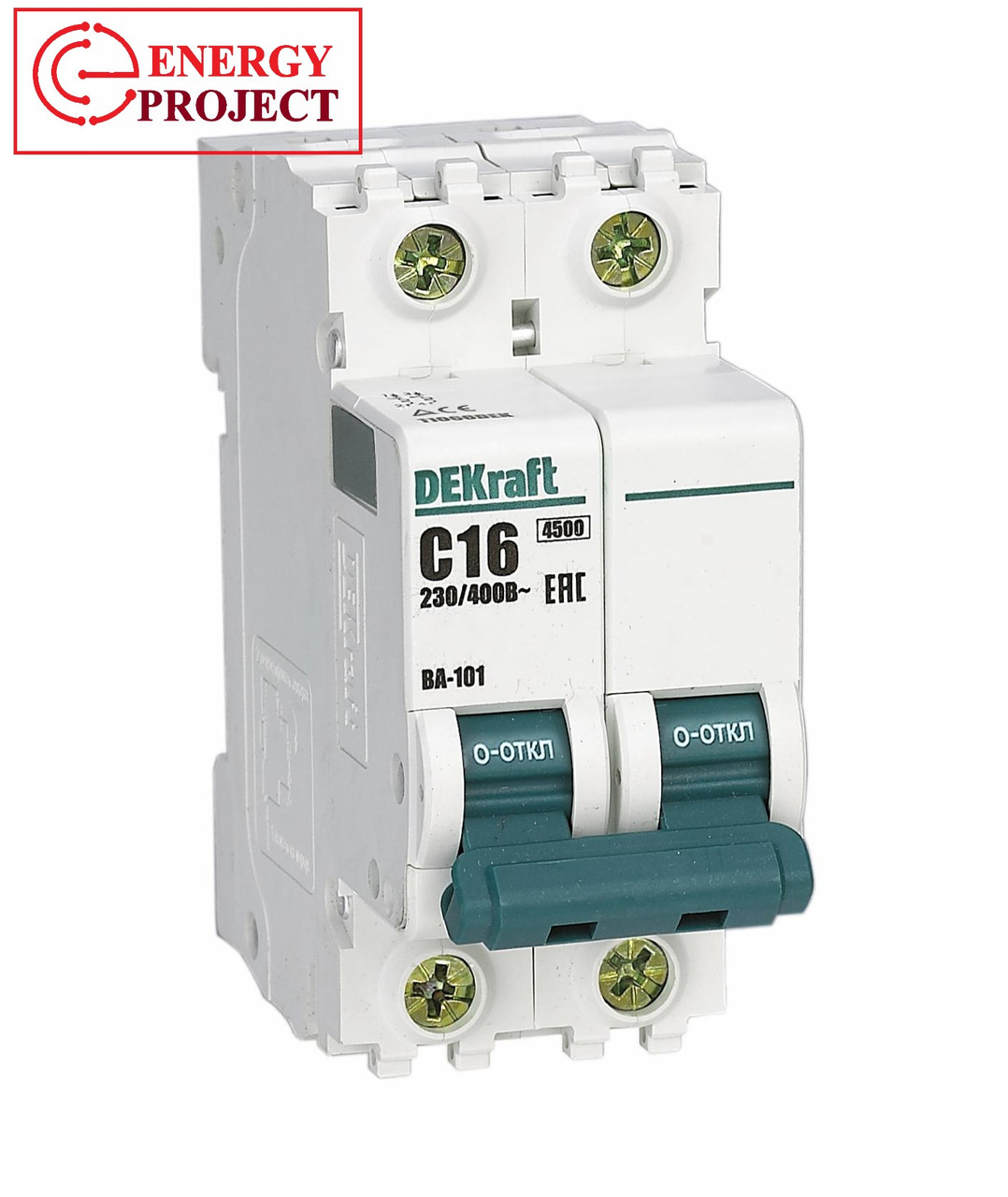

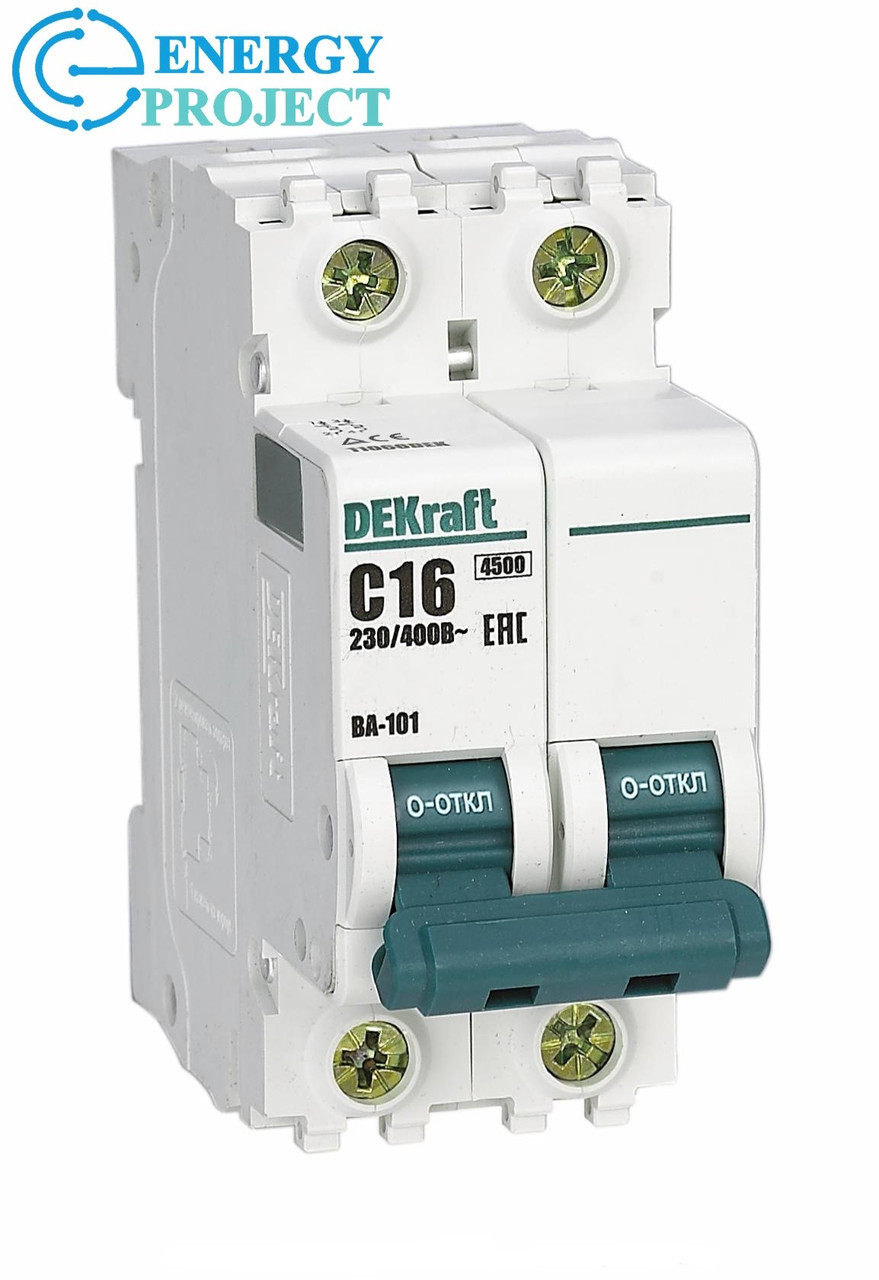

Автоматический выключатель ВА 101 2П 10А(72) Dekraft

Автоматические выключатели DEKraft ВА-101 предназначены для защиты розеточных и осветительных линий от токов перегрузки и короткого замыкания.

Принцип действия

При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину. Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления.

При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает. Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя. Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления.

В результате подвижный контакт отходит от неподвижного и аппарат разрывает цепь.

Сфера применения

Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
