Кабель силовой бронилованный высоковольтный АСБ 10 3х150

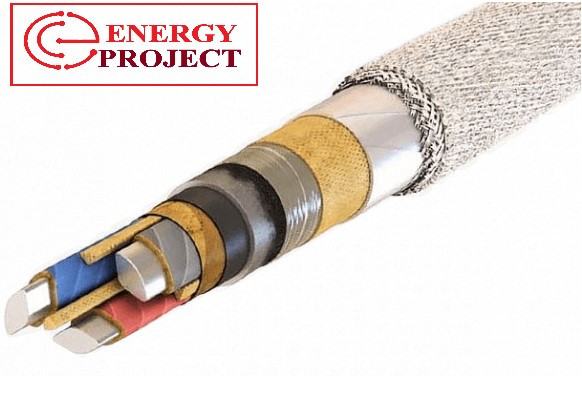

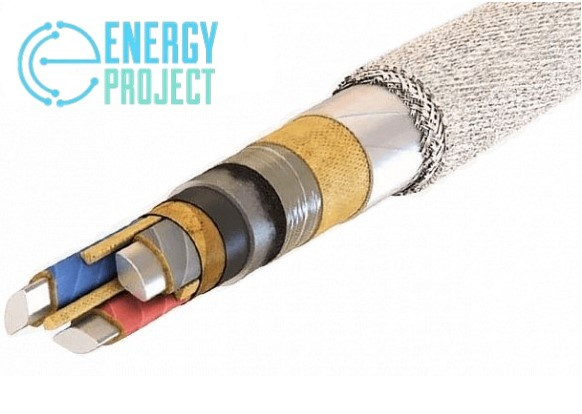

Силовой кабель типа АСБ имеет следующую конструкцию:



§  жилы алюминиевые, могут быть круглой или же секторной формы, многопроволочными и однопроволочными;

§  тип изоляции (в том числе и поясной) – пропитанная вязким составом бумага;

§  оболочка свинцовая;

§  подушка из битума, крепированной бумаги либо же полиэтилентерефталатных волокон;

§  бронь – ленты из стали;

§  наружный покров – битум и стеклопряжа;

§  поперечное сечение жил от 35 до 240 мм²;

§  маркировка жил может быть цветовой или же цифровой (от 1 до 4).

Условия эксплуатации

Основные технические характеристики кабеля АСБ это:

§  Рабочее напряжение 1, 6 или же 10 кВ.

§  Частота переменного тока 50 Гц.

§  Рабочая температура от -50 до +50°С, при этом предельно допустимое значение составляет +70°С, если номинальное напряжение 10 кВ и +80°С для кабеля, рассчитанного на напряжение 1 или 6 кВ.

§  Максимальная температура нагрева токопроводящих жил при коротком замыкании: +200°С, при режиме перегрузки – +90°С.

§  Допускается прокладка при температуре не ниже 0°С.

§  Минимальный радиус изгиба 25 наружных диаметров для однопроволочных жил и 15 для многопроволочных.

§  Удельное сопротивление токопроводящих жил на 1 км длины кабеля при температуре +20°С не менее 29,11 Ом для однопроволочных жил и не менее 29,4 Ом для многопроволочных.

§  Удельное сопротивление изоляции на 1 км длины при температуре +20°С не менее 100 МОм для кабеля АСБ рассчитанного на напряжение 1 кВ и 200 МОм для 6 и 10 кВ.

§  Срок службы 30 лет.

Область применения:

Основное назначение кабеля АСБ – передача электрической энергии в стационарных установках электросетей с рабочим напряжение 1, 6 и 10 кВ. Бронированный проводник может быть также использован для передачи электроэнергии в сетях с постоянным током. Чаще всего силовой кабель типа АСБ используют при прокладке электропроводки в земле.

Обращаем Ваше внимание на то, что почва должна иметь низкую или среднюю коррозийную активность при применении марок АСБ и АСБл. При высокой коррозийной активности необходимо использовать марку АСБ2л. В этом и есть основное отличие между несколькими типами кабеля.

Важное условие эксплуатации проводника – при его прокладке должны отсутствовать блуждающие токи в земле, а также кабель не должен подвергаться растягиванию.
